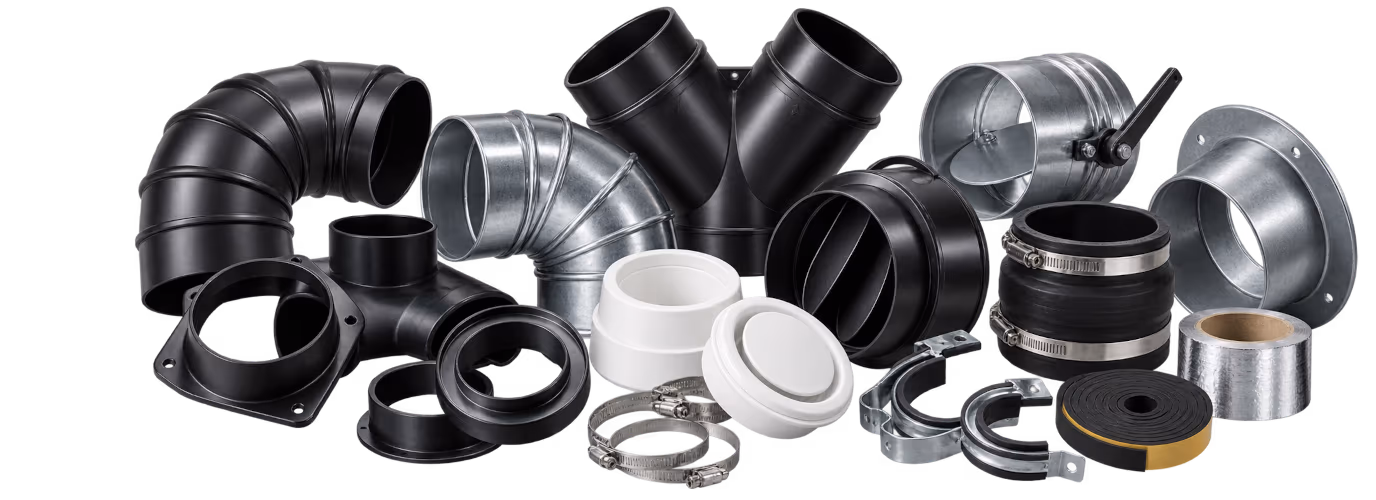

Klimaat & Ventilatie — Ventilatie Onderdelen

Dit is de doos waaruit blijkt of je opstelling echt dicht zit. Een afzuiging die lucht langs een slecht aangetrokken verbinding naar binnen trekt, haalt precies zoveel minder uit je tent, en geur ontsnapt op diezelfde plekken. Dit zijn de goedkoopste onderdelen van je installatie en ze bepalen wat de duurste waard zijn.

Verbinden

Flenzen zetten een ventilator of filter op je slang. De metalen flens loopt van Ø100 tot Ø250 inclusief 150 mm, de pvc-uitvoering dekt dezelfde reeks zonder 150, en de kunststof flens van Can-Filters is er in Ø100 en Ø125. Daarnaast staan er steekverbindingen, mannelijk als buitenkoppeling voor slang en vrouwelijk als binnenkoppeling voor metalen delen. De Can-Fan Fast Clamps in Ø100, Ø125 en Ø250 doen hetzelfde zonder gereedschap.

Klemmen en ontkoppelen

De wormslangklemmen dekken 60 tot 165 en 60 tot 270 mm, samen het hele bereik hier. De Secret Jardin Rubber Ducts zijn geen klem maar het tegenovergestelde: korte rubbermoffen in Ø100, Ø125, Ø150 tot 160 en Ø250 mm die de ventilator juist losmaken van de rest van je leiding, zodat trillingen niet doorlopen naar je frame. Meer daarover bij de geluiddempers.

Sturen en verlopen

Het T-stuk, het Y-stuk en de metalen bocht van 90 graden staan er in Ø100 tot Ø250. Het verloopstuk komt in acht combinaties, van 125 naar 100 tot 250 naar 200, en daarnaast staat het losse Ø315 naar 250 mm voor wie nog een systeem in die maat heeft staan. Koop het verloopstuk meteen bij de ventilator, niet als je erachter komt dat je het nodig hebt.

Wat er gebeurt als de ventilator uit staat

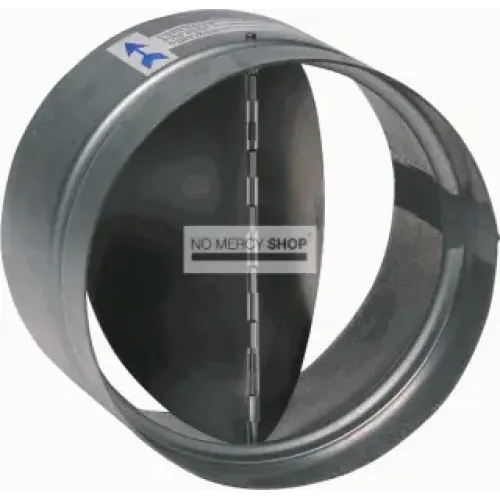

Een afzuiging wordt doorgerekend op wat hij doet als hij draait; de uren dat hij stilstaat blijven buiten beeld. In die uren stroomt lucht terug door je kanaal en neemt geur mee de verkeerde kant op. De terugslagklep staat er in Ø100 tot Ø250 en laat lucht maar één kant op: de klepbladen worden door de luchtstroom opengeduwd en vallen dicht zodra die wegvalt.

Lucht erin, licht eruit

Een passieve inlaat moet twee dingen tegelijk doen die elkaar tegenspreken: lucht doorlaten en licht tegenhouden. Een gat doet het eerste prima en het tweede niet, en daar gaan zelfgemaakte inlaten mis. De G-Tools luchtinlaat bestaat uit een buisstuk door een gat van 70 mm en een deksel dat het aan de binnenzijde afdekt.

Veelgestelde vragen

Welke maat flens heb ik nodig?
Dezelfde als je ventilator en je filter. Klopt die maat niet, neem dan een verloopstuk in plaats van een flens een maat groter, want een flens moet luchtdicht aansluiten.

Waarom zit 150 mm niet in elke reeks?
Omdat de reeksen niet gelijk lopen. De metalen flens heeft 150 mm, de pvc-flens, het T-stuk, het Y-stuk, de bocht en de terugslagklep niet. Werk je op 150, controleer dan per onderdeel of jouw maat erbij zit.

Heb ik een terugslagklep nodig?
Als je afzuiging uit gaat en je ruimte deelt met een woning, wel. Zonder klep loopt lucht terug door het kanaal zodra de ventilator stopt.
